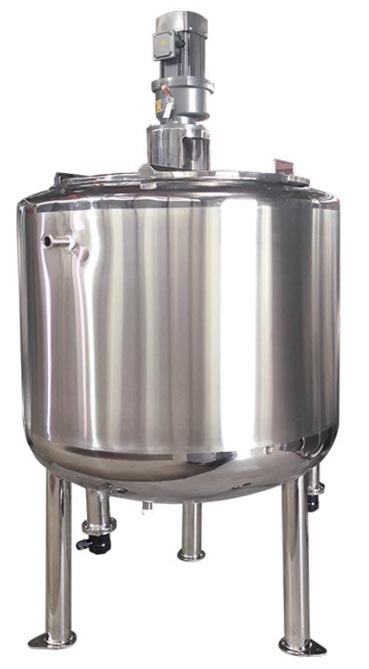

容器罐槽系列》不锈钢冷热罐(冷热缸,冷热搅拌罐,老化缸)

不锈钢冷热缸,老化缸,开启式冷热缸,蒸汽冷热缸,电加热冷热缸

用途:

冷热缸(又名老化缸),具有节能、消声、耐腐、生产能力强、清洗方便等优点,广泛于乳品行业、食品、制药、 化工、饮料等工业部门,

作为加热、冷却、保温、杀菌处理或贮藏浆液的必须设备,特别适用于牛奶的巴氏消毒与保温,是冰淇淋生产线中的必需设备。

结构:

该设备由内胆、夹套、保温层、外包皮、减速器、搅拌桨、温度计等组成。

1、内胆:采用不锈钢板304材料制成,表面抛光。

2、中层夹套:采用A3钢板或1Cr18Ni9Ti钢板制成,加强圈螺旋式装置,冷水从下到上(无压力),达到较佳升和降温的目的。

3、保温组:由不锈钢板抛成鱼鳞花纹而成,保温层用聚氨脂或玻璃棉保持与外界的温度,达到保温的效果。

4、减速器:摆线针轮行星减速器,固定在横梁中的托架上,减速器轮出轴与搅拌桨联接,采用活套联接,便于拆装与清洗。

5、温度计:规格00C~1000C,安装横梁上,直伸最低介质位置,使液料用到最低位置也能指示出温度,达到杀菌及老化目的。
不锈钢冷热缸,老化缸,开启式冷热缸,蒸汽冷热缸,电加热冷热缸
不锈钢冷热缸,老化缸,开启式冷热缸,蒸汽冷热缸,电加热冷热缸
蒸汽加热冷热缸/锅、罐(带盖子,带搅拌)304材质技术参数:
规格
100L
200L
300L
600L
1000L
2000L
3000L
4000L
5000L
加热面积㎡
0.7
1.1
1.6
2.5
4.5
7.5
8.5
10.5
13.3
电机功率Kw
0.37
0.37
0.55
0.75
1.1
1.5
1.5
1.5
2.2
公称容积L
100
200
300
600
1000
2000
3000
4000
5000
物料进出口DN
40
40
40
40
40
50
50
50
50
工作温度
夹套:<138℃,内罐体:<100℃
工作压力Mpa
夹套:0.08-0.3,内罐体:0.09
试验压力Mpa
0.15
夹套压力Mpa
0.09
搅拌器转速r/min
36(可根据客户要求选择转速:17、32、48、60、82、127、155,或采用无级调速、变频调速)
内层厚度mm
3
夹套厚度mm
3
外包厚度mm
0.6
保温层
石棉保温层
基本配件
温度计、安全阀、压力表
容器类别
根据设计压力、介质特性分类为常压容器、一类压力容器
设备材质
内罐体:不锈钢SUS304/SUS316L;夹套SUS304/Q235-B;外饰面筒体SUS304

注:图表中搅拌电机功率供参考,搅拌电机功率、搅拌转速及搅拌桨形式以物料性质而定。


冷热缸分类:

按加热介质份可以分为:天然气冷热缸,蒸汽冷热缸,电加热冷热缸

按物料进出分可以分为:敞开式冷热缸,封闭式冷热缸

按结构可以分为:普通型,上下锥形,上下封头


安装:


将该设备支脚调整到水平线与减速器垂直为止,才能安装各管道,工作时,要注意搅拌桨应向顺时针旋转,不得逆转。


使用与保养:

1、说明:本设备使用前,贮液器内须用淡热水清洗干净,然后用蒸汽消毒。物料浆液由固定在缸盖上的物料管进入缸内,或开启缸盖倒入,物料不宜

装得太满,以免物料被搅拌器搅拌时外溅,造成环境不卫生或损失。

2、加热方法:加热时必须关闭冷媒进管阀门,放尽夹套内的剩余冷媒,再输入物料,开动搅拌器,然后开启蒸汽阀门,到达所需温度后,应先关闭蒸

汽阀门,过2~3分钟后,再关搅拌器。

3、冷却方法:关闭蒸汽阀门,放尽夹套剩余蒸汽冷凝水,再开缸底冷媒阀门,使冷媒从夹套通过,降低缸内物料的温度。

4、保温:根据所需温度,开动搅拌器,高速阀门,并保持温度(注意温度表)以便达到保温之目的。

5、清洗:加工结束,放尽缸内夹套剩余冷凝水后,应尽快用温水冲洗,刷掉粘糊着的物料,然后用40C~50C碱水在容器内壁全面清洗,并用清水冲洗

,待下次使用时,用热水或蒸汽(90C)以上,保持2~3分钟的消毒处理。

6、保养:要经常注意整套设备和减速器的工作情况,减速器润滑油不足时应立即补充,半年换油一次(40#机油),在设备不用时,一定要用温水冲洗

夹套,以免盐水腐蚀,经常擦洗缸体,保持外表清洁,内胆光亮,达到经久耐用的目的。


随机附件:


1、压力表 2、安全阀 3、闸阀蒸汽进口 4、温度计
