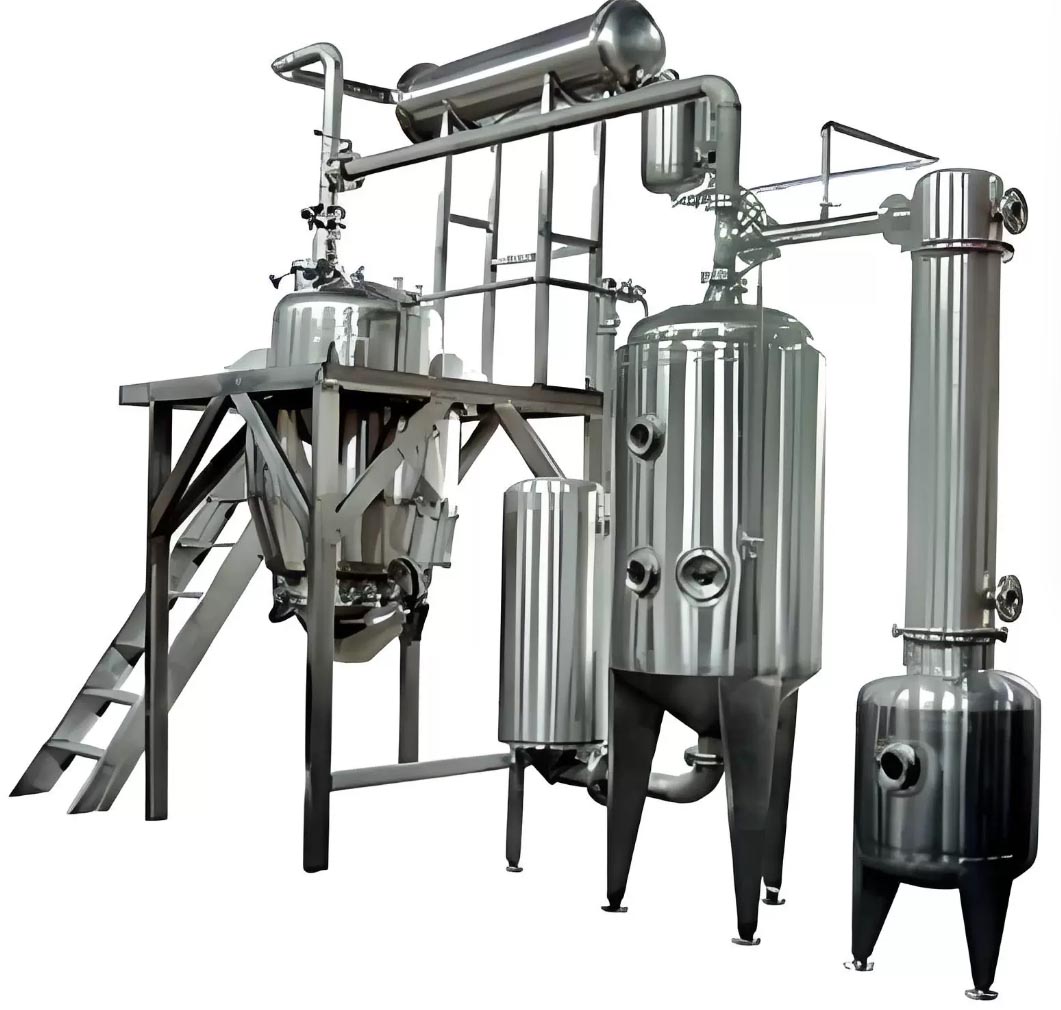

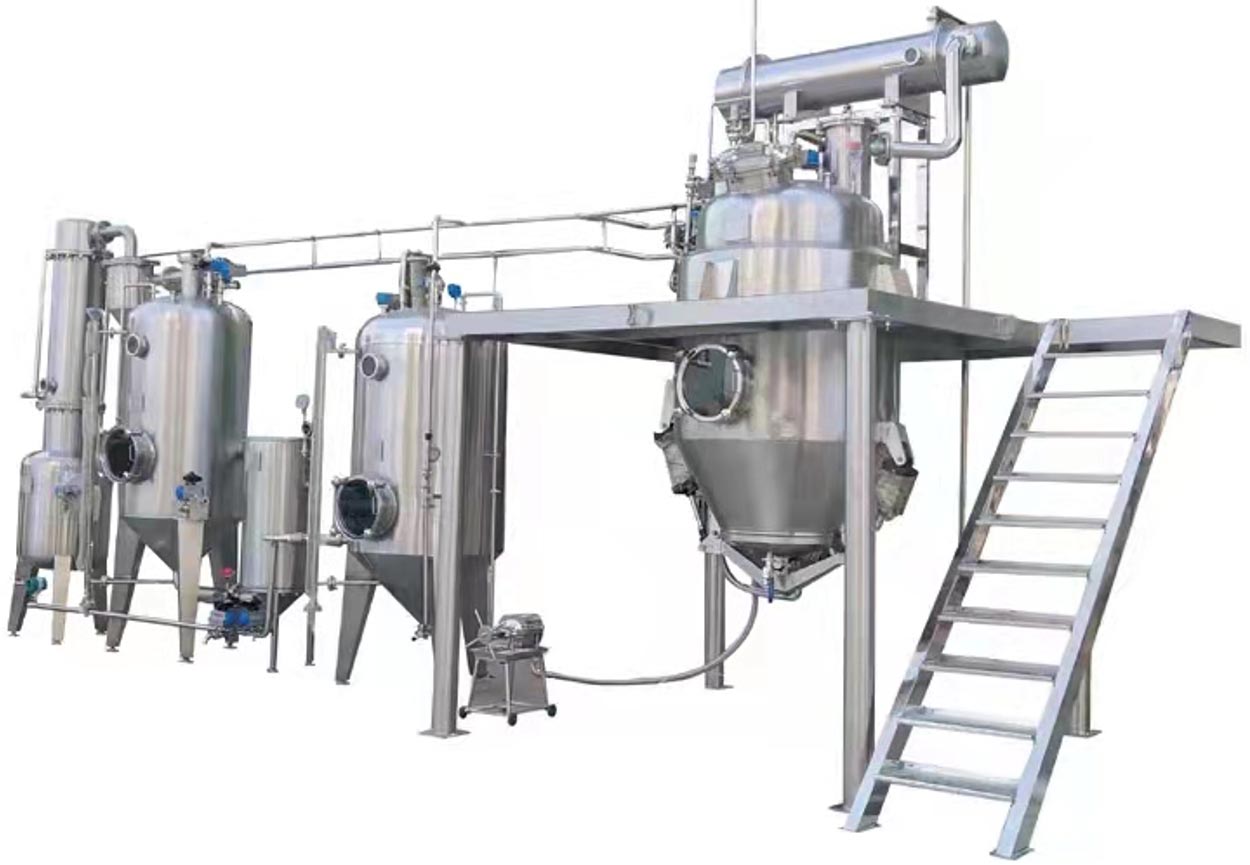

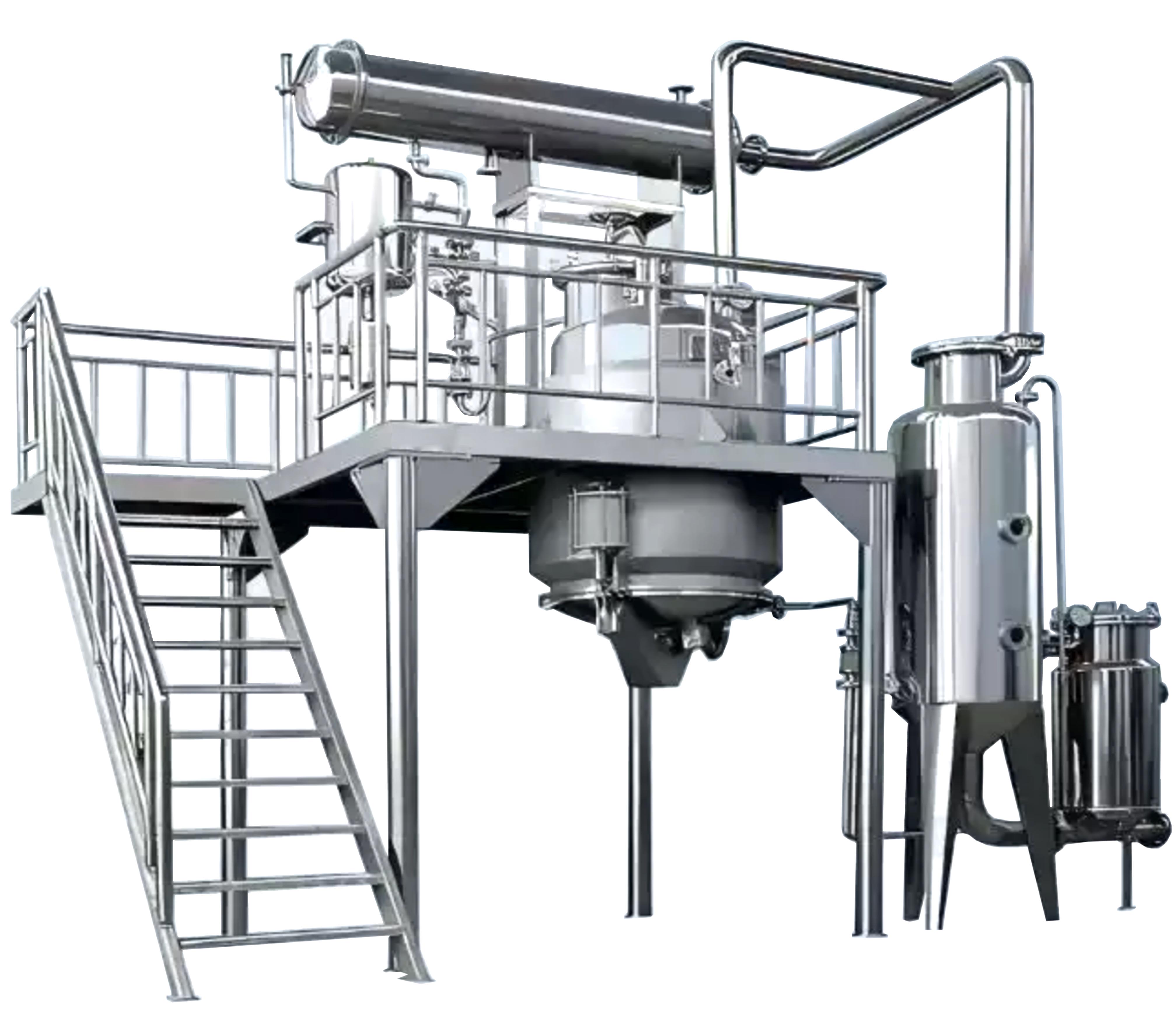

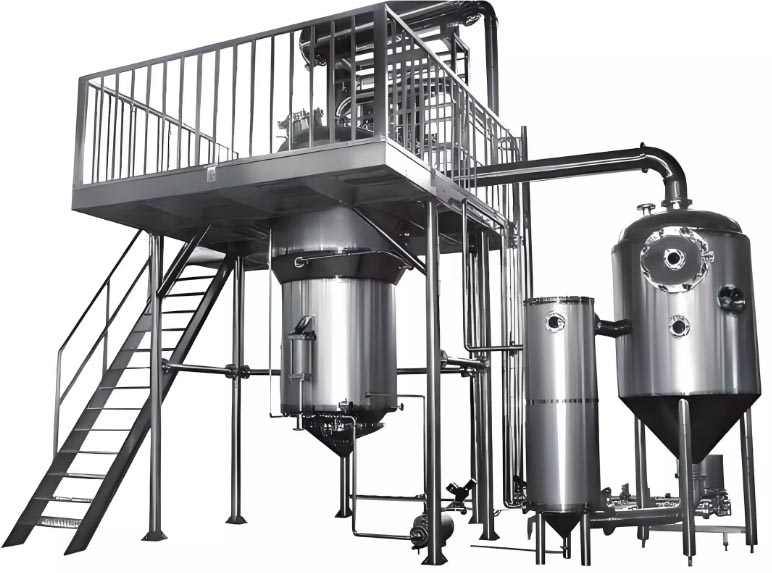

| 中药多功能提取罐 多功能正锥提取罐 |
①提取罐 ②消泡器 ③冷凝器④冷却器 ⑤油水分离器 ⑥过滤器 ⑦药液泵 |
一、多功能正锥型提取罐的用途
此种类型的提取设备用于中工、食品、化工行业的常压、微压、不煎、温溉、热回流、强制循环渗漉作用、芳香油提取及有机溶。
二、多功能正锥型提取罐的结构
该多功能提取罐设备由消沫器、冷却器、过滤器、油水分离器、药液泵、管道过滤器、提取罐及内部联接管路构成。
三、多功能正锥型提取罐的特点
1.传统形式，所占建筑空间小，为提取车间所用。
2.出渣门上没有底部加热，使药材提取。
3.改进出液方式和增加搅拌装置后可用于动态提取系统。
4、效率高、操作方便。
四、多功能正锥型提取罐技术参数： |
| 规格型号 |
TQ-1000 |
TQ-2000 |
TQ-3000 |
TQ-6000 |
TQ-8000 |
TQ-10000 |
| 全容积(L) |
1200 |
2300 |
3200 |
6300 |
8500 |
11000 |
| 罐内设计压力(MPa) |
0.09 |
| 夹套设计压力(MPa) |
0.3 |
| 加料口直径(mm) |
400 |
400 |
400 |
500 |
500 |
500 |
| 加热面积(m2) |
3 |
4.7 |
6.8 |
10 |
12 |
15 |
| 冷凝面积(m2) |
4 |
5.4 |
8 |
10 |
15 |
18 |
| 冷却面积(m2) |
1 |
1 |
1.5 |
2.2 |
2.2 |
2.2 |
| 过滤面积(m2) |
0.25 |
0.25 |
0.25 |
0.3 |
0.3 |
0.36 |
| 排渣门直径(mm) |
800 |
800 |
800 |
1000 |
1000 |
1000 |
| 耗气(kg/h) |
285 |
346 |
570 |
718 |
903 |
1140 |
| 设备重量(kg) |
1800 |
2050 |
2400 |
3025 |
4030 |
6500 |
| 加热汽管口 |
DN-50 |
DN-50 |
DN-60 |
DN-60 |
DN-80 |
DN-80 |
| 二次气管口 |
DN-80 |
DN-80 |
DN-100 |
DN-100 |
DN-100 |
DN-100 |
| 冷却水管口 |
DN-50 |
DN-50 |
DN-60 |
DN-60 |
DN-70 |
DN-70 |
| 电机功率kw |
2.2 |
4.0 |
5.5 |
5.5 |
7.5 |
7.5 |
| 搅拌转速ppm/min |
21 |
21 |
32 |
32 |
32 |
32 |
温馨提示：
1、提取罐参数可能会根据物理性质及实际的使用情况有所调整。
2、提取罐选型时需明确物料的特性、使用工况、组件配套范围等，详细可致电。
|
| |
 |
